產品簡介：

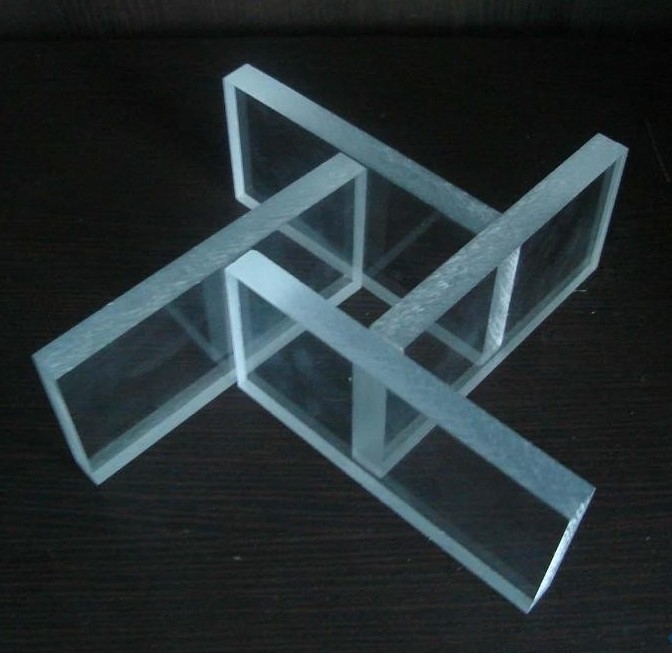

BONLE邦乐3094光硬化樹脂是特別為PC、ABS、PS、PVC、PMMA、壓克力…等塑膠材質固定與接著研發的UV膠。薄層接著時樹脂透明澄清，在紫外光的照射下，樹脂迅速發生反應，能與基材合為一體，產生極優良的接著強度。特別是抗紫外線的壓克力、PC等材質應用方面，BL-3094膠水硬化後的接著強度甚至超過原來的材質，是相當可靠的光硬化樹脂。
產品特色：
（1）具有強韌、吸震和耐冷熱衝擊等性質。
（2）可與基材本身反應產生鍵結，發揮高強度的接著力。
（3）能夠適用於多種塑膠材質，廣泛解決塑膠接著的困難。
產品性能：
具有表幹快、無氣味、高強度、韌性好、耐高低溫、防水、防潮、不發黃、不發白、不粘手、不粘灰塵、全透明、高附著力等優越性能。主要用於PMMA、PC、ABS、PVC、PS、玻璃、金屬等材料的自粘和互粘。
樹脂規格：
|
項目 |
參考值 |
測試方式 |
|
化學成分 |
壓克力樹脂 |
由成分判定 |
|
物理狀態 |
25℃ 液體 |
目測 |
|
外觀 |
透明液體 |
目測 |
|
黏度cps |
1000-1200 (25oC S14) 50rpm |
BrookfieldRVDV-I+ |
|
比重 |
1.0324 at25oC RH60% |
比重杯 |
|
折射率nD |
1.4902 at25℃RH60% |
ATAGO Abbe Refractometer NAR-1T |
|
建議上膠方式 |
自動/手工點膠 |
點膠設備 |
|
色度 |
1 ~ 2 |
比色計605-VA2 |
|
溶劑含量% |
0 |
由成分判定 |
|
重金屬含量 |
0 |
SGS檢測 |
|
穿透率 |
------ |
JASCO Model V-530 |
硬化條件：
光硬化條件：以PHILIPS HPA400S波長365nm的紫外線燈源。
照射能量累積至1000-2000mj /cm2 的條件下硬化。
UV累積能量表：德製Baier-UV/UV-RADCOL advanced。
|
預固定照射時間sec |
3~ 5 |
|
建議照射時間sec |
10 ~ 15 |
成品物理性質：
|
項目 |
參考值 |
測試方式 |
|
比重 |
---- at H2O = 25℃ |
Precisa XS365M Analytical Balance參照ASTM D792-91 |
|
體收縮率 ％ |
---- |
參照液體及固體比重計算 |
|
Durometer硬度Shore D |
63 25℃RH60% |
Durometer D type 參照ASTM D2240-03 |
|
吸水率 ％ |
2.964 25℃24hr |
參照ASTM D570-95 |
|
伸長率(25oC) ,％ |
82 |
GOTECH GT-TS-2000-M GOTECH U55電腦系統 |
|
玻璃轉換溫度 ℃ |
-12 |
TA instrument DSCQ100 |
|
體積電阻, (ohm-cm) |
2.0*1013 |
參照ASTM D257 |
|
表面電阻, (ohm) |
2.9*1014 |
參照ASTM D257 |
|
樹脂正常使用溫度 |
-40~100 ℃ |
|
成品進階測試：
機台拉伸測試試片貼合圖：PMMA/PMMA
|
試件名稱 |
試件面積 |
力量最大值 |
黏合力強度 |
基材斷裂 |
|
BL-3094 |
0.83 |
88.81 |
106.37 |
PMMA斷裂 |
|
BL-3094 |
0.73 |
89.49 |
122.46 |
PMMA斷裂 |
|
BL-3094 |
0.81 |
101.04 |
124.80 |
PMMA斷裂 |
|
BL-3094 |
0.71 |
60.86 |
85.65 |
PMMA斷裂 |
|
平均值 |
0.77 |
85.05 |
109.82 |
|
儲存條件：
應存放在陰涼的處所，避免與陽光或是紫外光接觸。操作者最好能夠在使用完畢後儘速蓋上蓋子，杜絕任何的光照。在未開啟原包裝，25度的儲放條件下，產品的保存期限可達12個月。
包裝規格：250g
運送方式：
1.台灣：宅配、貨運運送。 2.海外：空運、海運運送。
處置原則：
本產品不含致癌物質，但表面接觸可能會導致暫時性的皮膚泛紅，應以肥皂水將受污染的區域清洗乾淨。吞服BL-3094膠水對人體仍有毒性，一但誤食要馬上實施催吐與送醫診治。使用者若不小心沾到眼睛時，要立即以大量清水沖洗眼睛至少15分鐘以上再送醫診治
